1. КРАНЫ МОСТОВЫЕ ЭЛЕКТРИЧЕСКИЕ ОБЩЕГО НАЗНАЧЕНИЯ

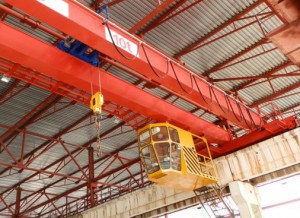

Компания «Кранталь М» предлагает к реализации краны мостовые опорные двухбалочные, общего назначения для работы  в производственных помещениях и на открытых площадках.

1.1.     КРАНЫ МОСТОВЫЕ  ГРУЗОПОДЪЁМНОСТЬЮ 5 – 50/10т

Изготовленные по конструкторской документации ВНИИПТМАШ с максимальной сквозной унификацией узлов деталей  и принятых конструктивных решений. Краны состоят из коробчатого двухбалочного моста, оборудованного четырёхколёсной ходовой частью с раздельным приводом, грузовой тележки с одним  или двумя  механизмами подъёма и электрооборудования. Каждый полумост включает концевую балку с ходовыми колесами, приводом и жестко прикрепленную к ней главную балку. Полумосты соединяются между собой  в стык  при помощи электрозаклепок и сварочного шва.  Грузовая тележка: опорная верхнего расположения, выполненная по классической схеме: мотор – редуктор – барабан. В механизмах кранов используются фазные или короткозамкнутые крановые двигатели, зубчатые соединительные муфты, цилиндрические редукторы горизонтальные и вертикальные (для механизмов передвижения) и колодочные тормоза. Барабаны механизмов подъёма выполняются с двумя нарезками с целью равномерного распределения нагрузки по главным блокам.   Краны отработаны, надёжны и предназначены (если не оговорено особо) для эксплуатации в помещении или на открытом воздухе при температуре от –40 до +400С. Конструктивная масса кранов этого типа от 14,0 т и более.

1.2.  КРАНЫ МОСТОВЫЕ  ГРУЗОПОДЪЁМНОСТЬЮ 5 – 50/10т блочно-модульной конструкции.

Отличительная особенность данных кранов в том, что соединение   концевой и пролетной балки крана производится через болтовые соединения с помощью болтов высокой прочности. Данное решение позволяет произвести сборку моста крана и монтаж крана без применения сварки,  что ведет к значительному уменьшению времени и  стоимости монтажных работ. Краны, по желанию заказчика могут изготовляться с грузовыми тележками, как с талевым механизмом подъема, так и с лебедкой (мотор- редуктор-барабан-тормоз). Привод передвижения моста и тележки регулируемый посредством преобразователя частоты и выполнен на мотор-редукторах. Краны имеют существенно меньшую массу.

Краны поставляются с управлением из кабины, с пола (с помощью подвесного пульта для неинтенсивного использования) или по радиоканалу.

В кабинах, выполняемых закрытыми или открытыми, устанавливаются контроллеры или кресла-пульты с джойстиками.

Краны изготавливаются, как правило, в климатическом исполнении У, а другие исполнения должны быть оговорены при заказе. Сейсмичность района установки – до 6 баллов по СниП II-7-81.

Базовое исполнение кранов – общепромышленное.

При работе на открытом воздухе краны оснащаются противоугонными захватами.

Питание кранов осуществляется, как правило, трёхфазным током напряжением 380 В и частотой 50 Гц.

Группы режима работы приведены по ИСО4301/1, подкрановые рельсы типа КР – по ГОСТ4121, а типа Р – по ГОСТ7174.

По желанию заказчика на кранах может устанавливаться ограничитель грузоподъемности с регистратором параметров, на кранах режима работы А6 установка ограничителя грузоподъемности обязательна.

Все краны сертифицированы.

Основные параметры кранов показаны в таблице . В необходимых случаях возможна поставка кранов с промежуточными значениями параметров.



Номенклатурный ряд

Грузоподъёмность, т

5; 10; 12,5; 16; 16/3,2; 20; 20/5; 32; 32/5; 50; 50/10

Режим работы

А2; А5; А6

Способ управления

из кабины (для всех режимов)

с пола (как правило для режима А2)

по радиоканалу (по особому заказу) (режим А2 и А5)

Пролёт, м

10,5; 13,5; 16,5; 19,5; 22,5; 25,5; 28,5; 31,5; 34,5

Высота подъёма, м

12, 14, 16 (по особому заказу до 50м)

Основные параметры кранов с одним подъемом.*



Грузоподъёмность(т)



Режим работы

Высота подъёма, (м)

Скорость, м/с



Тип подкранового рельса

подъёма

передвижения

крана

тележки



5

А2



16

0,065

0,4

0,25







Р38, Р43, Р50, Р65, КР70, КР80



А5

0,16

1

0,63

А6

0,4

1,56 (2)

0,8



10

А2



16

0,04

0,45

0,3

А5

0,125

1,25

0,63

А6

0,25

1,56 (2)

0,63



12,5

А2



16

0,04

0,45

0,3











Р43, Р50, Р65, КР70, КР80

А5

0,125

1,25

0,63

А6

0,25

1,56 (2)

0,63



16

А2

16

0,04

0,45

0,3

А5

0,125

1,25

0,63

А6

12

0,25

1,56 (2)

0,63



20

А2

12

0,04

0,45

0,3

А5

0,125

1,25

0,63

А6

14

0,25

1,56 (2)

0,63



32

А2

12

0,04

0,32

0,3

А5

14

0,125

1,25

0,63

А6

12

0,2

1,25

0,63



50

А2



12

0,04/0,007

0,32

0,32/0,08



КР70, КР80, КР100, КР120

А5

0,125

1,25

0,63

А6

0,16

1,25

0,63



Основные параметры кранов с двумя подъемами.*

Грузо-

подъём-

ность, т



Режим

работы



Высота подъёма, м

Скорость, м/с

Тип подкранового рельса

подъёма

передвижения

главный подъём

вспомог. подъём

главный подъём

вспомог. подъём

крана

тележки

16/3,2

А2

16

16

0,04

0,16

0,45

0,3







Р43, Р50, Р65,

КР70, КР80

А5

0,125

0,32

1,25

0,63

А6

12

14

0,25

0,32

1,56 (2)

0,63

20/5

А2

12

14

0,04

0,2

0,45

0,3

А5

0,125

0,2

1,25

0,63

А6

14

0,25

0,32

1,56 (2)

0,63

32/5

А2

12

14

0,04

0,2

0,32

0,3

А5

14

0,125

0,2

1,25

0,63

А6

0,2

0,32

1,25

0,63



КР70, КР80, КР100,

КР120

50/10

А2

12

13

0,04/0,007

0,2/0,03

0,32

0,32/0,08

А5

14

0,125

0,32

1,25

0,63

А6

0,16

0,32

1,25

0,63

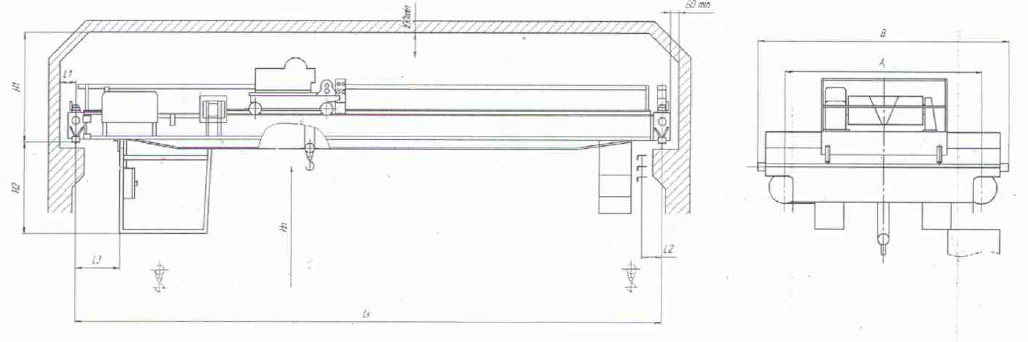

*Размеры и другие  массо-габаритные параметры, габаритные чертежи кранов будут предоставлены  Заказчику при заполнении опросного листа в период согласования  заказа.
