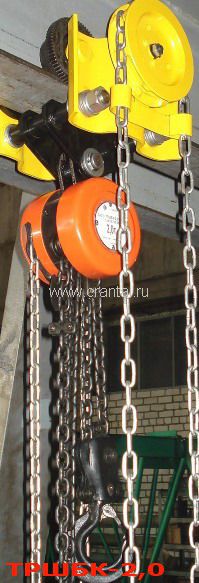

Тали ручные шестеренные передвижные
Передвижные ручные шестеренные тали предназначены для подъема, подвешивания, спуска и перемещения в горизонтальной плоскости грузов массой до 5 т. Кошка лебедки изготавливается как с цепным приводом передвижения, так и без него. Перемещение тали осуществляется по монорельсу, изготовленному из двутавровой балки, номер которой выбирают исходя из грузоподъемности оборудования.
| Цены на эту продукцию ЗДЕСЬ |
Ручные шестеренные передвижные тали применяются на производствах, в ремонтных мастерских, складских комплексах и в быту. Широкий спектр распространения обусловлен простой и надежной конструкцией, компактными габаритами и сравнительно низкой стоимостью.
с кошкой тип "А" с кошкой тип "Б"
А - тали без привода механизма передвижения
Б - тали с приводом механизма передвижения
| Технические характеристики | ||||||
| Модель | Г/п кг)/к-во ветвей |
Цепь d×p (мм) |
Усилие на тягов. цепи при номин. нагрузке (даН) |
Тяговое усилие механизма передвиж. (даН) |
Масса при станд. высоте h 3м (кг) |
Радиус подвесн. пути (не менее) м |
| ТРШАК-0,5 | 500/1 | 6×18 | 26 | - | 16 | 1,0 |
| ТРШБК-1,0 | 1000/1 | 6×18 | 36 | 9,5 | 27,0 | 1,0 |
| ТРШБК-2,0 | 2000/2 | 6×18 | 37 | 14,5 | 37,5 | 1,6 |
| ТРШБК-3,2 | 3200/2 | 8×24 | 41 | 17,5 | 58,7 | 2,0 |
| ТРШБК-5,0 | 5000/2 | 10×30 | 44 | 14,0 | 96,2 | 2,0 |

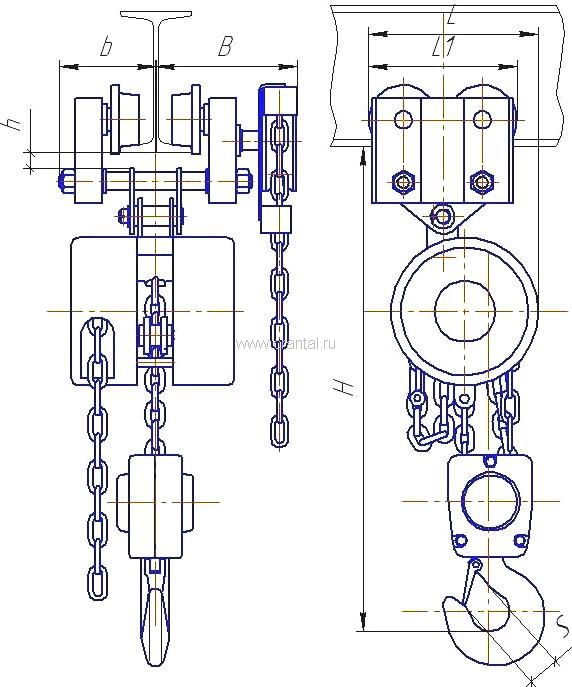

| Размеры | |||||
| Модель | ТРШАК-0,5 | ТРШБК-1,0 | ТРШБК-2,0 | ТРШБК-3,2 | ТРШБК-5,0 |
| H | 315 | 340 | 415 | 520 | 650 |
| h | 10 | 10 | 10 | 15 | - |
| B | 100 | 180 | 180 | 200 | 200 |
| b | 100 | 120 | 125 | 140 | 276 |
| L | 185 | 200 | 280 | 360 | - |
| L1 | 150 | 170 | 250 | 340 | 377 |
| S | 28 | 28 | 36 | 38 | 46 |
| Номер двутавр. балки ГОСТ 8239 |
14,16,18 20,22,24 |
16,18,20 22,24,27 |
20,22,24 27,30 |
22,24,27 33,36 |
20,22,24 27,30,36 |
| Номер двутавр. балки ГОСТ 19425 |
18М,24М | 18М,24М 30М,36М |
24М,30М 36М |
24М,30М 36М,45М |
24М,30М 36М,45М |
