Тали электрические серии EKN с нормальной строительной высотой - полиспаст 2/1. Две приводные тележки.

Предназначены для подъема, опускания и горизонтального перемещение груза вдоль прямолинейного подвесного монорельсового пути в помещениях или под навесом при температуре окружающей среды от -20 до +40°С. Оснащены тормозом на механизме передвижения. Степень защиты - IP-54.

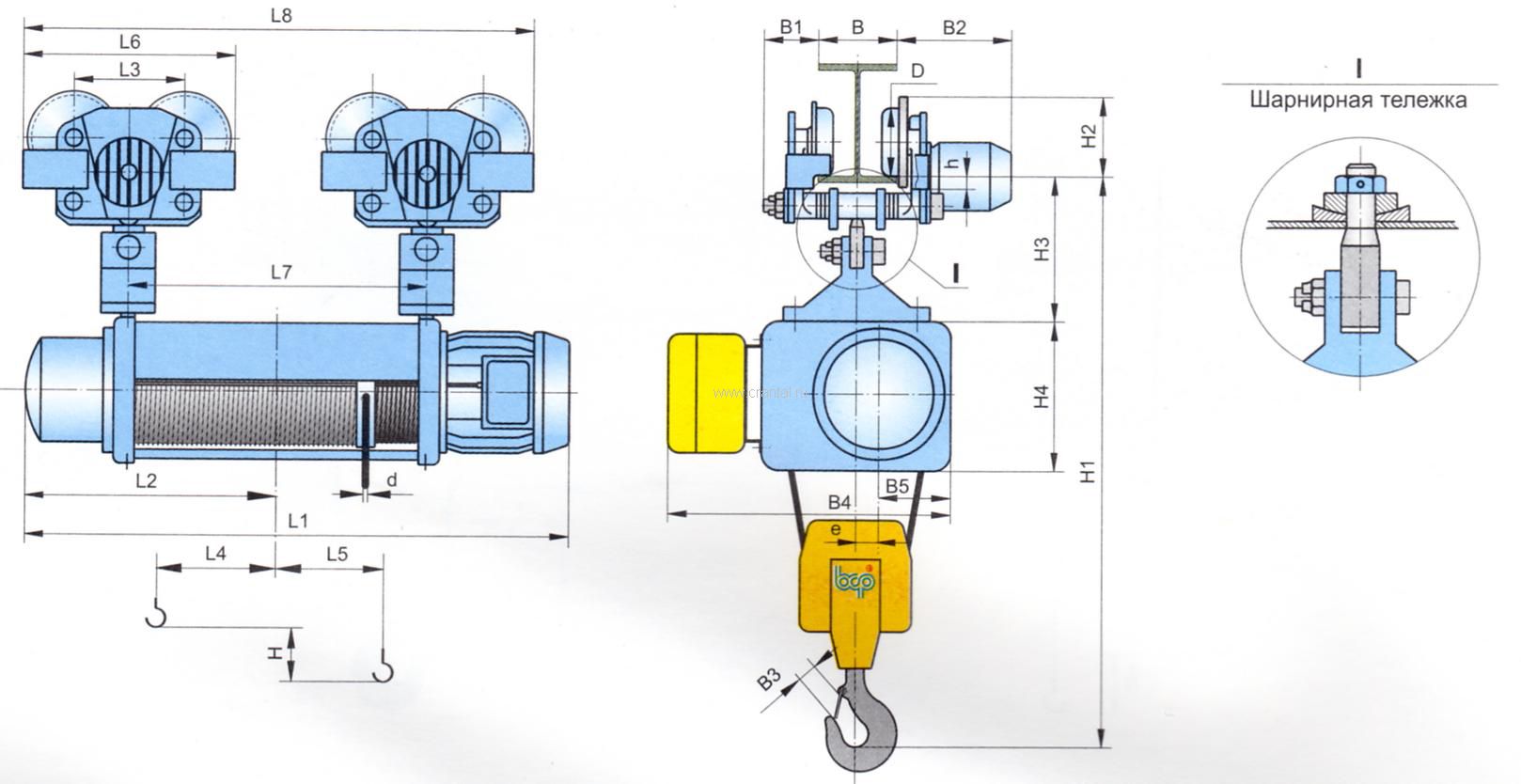

EKN 2-1 высотные

Технические характеристики:

Тип (габарит)	Г/п, т	Высота подъема, м	Кратн. полиспаста	Скорость подъема, м/мин	Мощность двигателя подъема, кВт	Скорость передв., м/мин	Мощность двигателя тележки, кВт	Мин. радиус поворота, м	Ширина двутавра, мм	Масса нетто, кг
MH 3-05, МН 4-05	1	20; 27; 36; 40,5; 51	2 / 1	8 (или 8 / 2)	1,5 (или 1,5/0,33)	20 (или 20 / 9)	2 х 0,18	1,5	90-130	245; 295; 350; 410; 490
MHM 4-10, МН 6-10	2	18,5; 25; 33,5; 38; 45,5			3 (или 3/0,7)		2 х 0,25	2,5	130-150	340; 360; 630; 680; 740
MHM 5-16, МН 6-16	3,2	21; 28; 35,5; 38; 45,5			4,5 (или 4,5/1)		2 х 0,37	2,5	130-150	375; 385; 640; 690; 760
MH 6-25, МН 7-25	5	19; 26; 35,5; 46			8 (или 8/1,7)		2 х 0,37	3,5	130-150	645; 695; 745; 790;
МН 7-50	10	7,5; 12; 19; 26; 33; 39,5			12,5 (или 12,5/1,7)		2 х 0,55	3,5	130-150	910; 935; 990; 1080; 1170;

Тип	Высота подъема (m)	Грузоподъемность	Грузоподъемность, kg	Основные размеры, mm
				L1				L2	L3	L4	L5	L6	L7	L8	B	B1, max	B2, max	B3	B4	B5	H1		H2	H3		H4	D	d	e	h
				V1	V1/M1	V2	V2/M2	L2	L3	L4	L5	L6	L7	L8	B	B1, max	B2, max	B3	B4	B5	*	**	H2	*	**	H4	D	d	e	*	**
MH 3-05	20	04	1000	1125	1165	1125	1165	520	215	195	90	400	629	1029	90...130 130..300	100	310	34	580	159	939	986	132	168	215	321	100	7	50	45	46
MH 3-05	27	05		1325	1365	1325	1365	620	215	295	90	400	829	1229	90...130 130..300	100	310		580	159	939	986	132	168	215	321	100			45	46
MHM 4-05	36	05		1425	1495	1425	1495	670	240	307	74	450	841	1291	130...150 150...300	115	360		650	184	1012	1079	155	196	263	366	125			42,5	34,5
MHM 5-05	40,5	05		1530	1615	1560	1615	715		345	79		931	1381
MHM 5-05	51	06		1750	1835	1780	1835	825		455	79		1151	1601
MH 4-10	18,5	04	2000	1225	1295	1225	1295	570	240	207	74	450	641	1091	130...150 150..300	115	360	40	650	184	1112	1179	155	196	278	366	125	10	35	42,5	34,5
MH 4-10	25	05		1425	1495	1425	1495	670		307	74		841	1291					650	184	1112	1179				366
MHM 6-05	33,5	05		1540	1630	1575	1630	715		316	73		873	1323					760	220	1193	1260				432
	38	06		1645	1735	1680	1735	770		367			978	1428
	45,5	07		1820	1910	1855	1910	860		455			1153	1603
MHM 5-16	17	04	3200	1310	1395	1340	1395	605	240	235	79	450	711	1161	130...150 150...300	115	360	45	650	184	1182	1249	155	196	263	366	125	12 (10)	35	42,5	34,5
	23	05		1530	1615	1560	1615	715		345			931	1381
	29,5	06		1750	1835	1780	1835	825		455			1151	1601
MH 6-16	27,5	05		1540	1630	1575	1630	715		316	73		873	1323					760	220	1263	1330		211	278	432
	31,5	06		1645	1735	1680	1735	770		367			978	1428
	37,5	07		1820	1910	1855	1910	860		455			1153	1603
MH 6-25	16,5	04	5000	1330	1420	1365	1420	610	240	211	73	450	663	1113	130...150 150...300	115	360	50	760	220	1353	1420	155	211	278	432	125	15(13)	38	42,5	34,5
	22,5	05		1540	1630	1575	1630	715		316			873	1323
	25,5	06		1645	1735	1680	1735	770		367			978	1428
	30,5	07		1820	1910	1855	1910	860		455			1153	1603
MH 7-25	33	06		1890	1925	-	-	890	280	408	104	520	1143	1663		120	365		900	270	1493	1600	187	253	360	530	160			45	44
MH 7-25	40	07		2100	2138	-	-	995	280	512	104	520	1353	1873		120	365		900	270	1493	1600	187	253	360	530	160			45	44
MH 7-40	12	03	8000	1300	1335	-	-	595	280	162	54	520	553	1073	130...150 150...300	120	365	56	900	270	1623	1730	187	253	360	530	160	18 (15)	55	45	44
	16,5	04		1460	1495	-	-	675		192	104		713	1233
	22,5	05		1675	1710	-	-	785		300			928	1448
	28,5	06		1890	1925	-	-	890		408			1143	1663
	34,5	07		2100	2135	-	-	995		512			1353	1873
MH 7-50	12	03	10000	1377	1412	-	-	672	280	162	54	520	553	1073	130...150 150...300	120	365	71	900	270	1723	1830	187	253	360	558	160	18 (15)	55	45	44
	16,5	04		1537	1572	-	-	752		192	104		713	1233
	22,5	05		1752	1787	-	-	862		300			928	1448
	28,5	06		1967	2002	-	-	967		408			1143	1663
	34,5	07		2177	2212	-	-	1072		512			1353	1873
	40,5	08		2387	2422	-	-	1177		617			1563	2083

Максимальный радиус поворота - R_min, mm

Тип	R_min, **
MH 3-...	1500
MHM 4-...	2500
MHM 5-...	2500
MH 6-...	2500
MH 7-...	3500

¹⁾Размеры с* для жесткой тележки

²⁾Размеры с** для жесткой тележки
